产品介绍

　　网篦式格栅能对水中的树枝、杂草、鱼类及各种悬浮物进行可靠地拦截和清除，广泛适用于各种生产生活供水系统、市政工程给排水系统，各种工业污水处理系统。

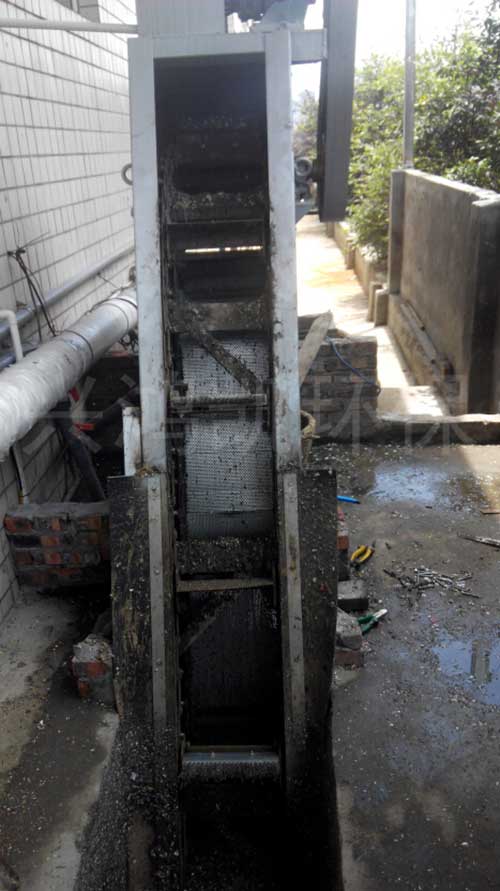

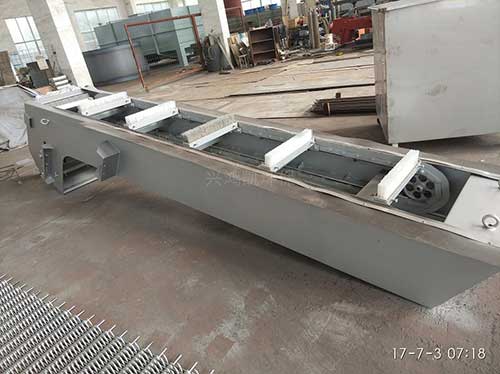

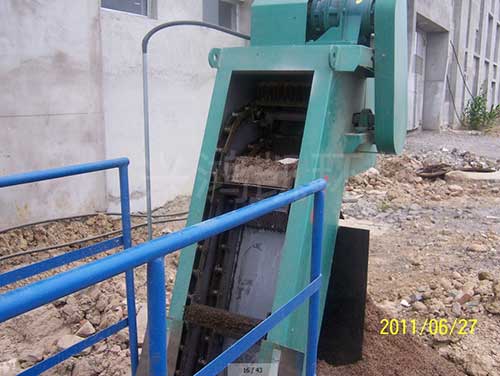

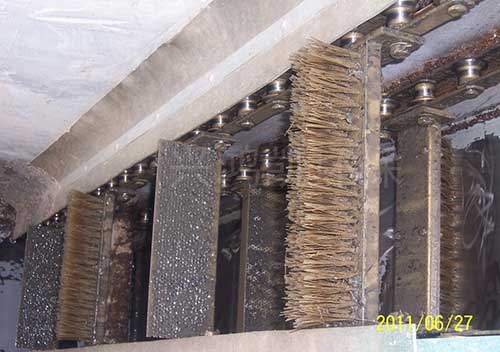

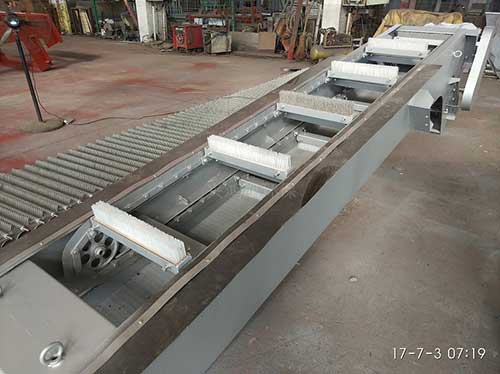

　　转刷网篦式清污机由钢架本体、滤网组和传动链把方毛刷由下向上移动，清扫网面并带走污物送到排污口滑板，大部分污物由自重脱落，少数粘附于方刷的污物同逆向转动的圆刷清除落人排污槽内，经水冲洗排出。

　　本设备具有过滤可靠，除污效率高，水流通畅，运行平稳噪声低、耗能低、占地省、使用寿命长、安装操作、维护方便、可实现全自动化操作等特点。


　　转刷网篦式清污机设置于粗拦污格栅后，对水中Φ3.6mm以上的细枝、杂草、鱼类及漂浮物可靠地拦截和清除，广泛适用于大电厂和其它工业供水系统，市政工程给排水系统。

　　网篦式格栅除污机工作原理是：主要由钢架本体，滤网组和传动链把方毛刷由下向上移动，清扫网面并带走污物送到排污口滑板，大部分污物由自重脱落，少数粘附地方刷的污物同逆向转动的圆刷清除排入污槽内，经水冲洗排出。

　　由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以水流畅通流过。整个工作过程是连续的，也可以是间歇的。

　　产品特点

　　设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、 耐腐蚀性能好，在无人看管的情况下可连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。特别提示：本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

　　日常维护与保养 ：

　　1、 在运行过程中，如有纤维状杂物缠绕在转刷轴上，应及时清理，以免影响机器的正常运行。

　　2、 应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。

　　3、 在机器正常运行时，每月须用黄油枪在各润滑部位的油嘴中注一次钙基润滑脂。


　　4、 减速机中的润滑油须定期更换，一般设备投入正常使用后半个月需更换新油，以后每隔三个月更换一次，平时应注意减速机油位。

　　设备保养

　　1、除减速机外，其余需进行润滑的部位所使用润滑油或润滑脂按设备要求更换或清洗；

　　2、调整连接传动部分的紧固螺栓。

　　安全工作：

　　① 所有从事维修工作的人员都必须拥有一把自己的挂锁。

　　② 机械的总开关位于控制柜上，关闭后请马上锁住。

　　③ 只有当总开关的挂锁取掉之后，才能重新启动机械。

　　④ 当发生意外，对人员和机械产生危害时，请马上按紧急关闸按钮，此按钮位于机械旁现场操作柜上，如果控制柜位于机械旁，则黄红颜色的总开关同时也是紧急关闸按钮。

　　⑤    因为原因不清而停车后不能马上重新启动开车。

　　⑥    工作中断时应将总闸关掉，并使用挂锁以不被重新启动。

　　⑦    防护设施不能任意改变，移位或取消。

　　维修保养：

　　检修和安装工作时应注意的安全事项：


　　① 所有工作只能在机械停止运转的情况下进行。

　　② 如装置停止使用，则将总闸关掉，并用挂锁锁住。

　　③ 因为运输的物质对健康有害，所以在工作之前应将装置洗干净。

　　④ 在冲洗（尤其是用水管或高压水龙头冲洗）时，应穿上防水工作服，胶鞋和手套，并使用防护面具，以免接触废水、粪便等脏物。工作之后，马上用自来水将防护用具清洗干净，以避免污染物干燥成垢，以后难以清洗。清洗干净之后，将防护用具放回原处，以便重新使用。

　　日常维护措施

　　依据使用功能，需要对SEC/CRF 各四台格栅除污机进行日常的维护保养，以使得格栅除污机处于良好的使用状态中。

　　（1）当水位差＜200mm 水柱时，每隔8h，SEC/CRF 系统各启动一台格栅除污机，延时4min 启动另外一台。

　　（2）按照电厂运行规定，当水位差＞200mm 水柱时，启动一台除污机，延时4min 启动另一台。当一个工作循环结束后，水位差仍＞200mm 水柱，再进行新的一轮循环。

　　（3）每个季度对每台格栅除污机进行季度维护保养（主要是动作试验观察是否存在异常）。

　　（4）每年度对每台格栅除污机进行年度维护保养（包括清理水室底和格栅上的污物；检查格栅中心线与轨道中心线对中偏差是否超过±3mm；检查轨道全长的直线度是否超过±3mm；水室两侧导轨内侧距离是否在3600～3602mm 以内）。

　　（5）五年全面检查（除去每年的年度机械检查项目，还需更换齿轮箱润滑油）。


　　在检修设备时，一定要更多的利用现有的资源。像机械格栅这种大型污水处理设备，因为“型态”比较笨重，所以，我们需要综合比较，选择合适的方法进行检修。

　　1、采用木柴加热法，这种方法是一种较好的装配方法。

　　2、采用撞击法拆装轴承，比较适合大型设备的拆装，这种方法需要我们配备可靠的安装保护措施，以免损害设备。

　　3、准备工作

　　设备安装完毕后，在进行设备运行前，应做好下列工作：

　　1）、设备安装是否平稳；

　　2）、设备各连接处螺栓、螺栓销是否拧紧和销牢；

　　3）、各润滑点是否按要求加润滑剂；

　　4）、各转动部分经手动盘车检查，无卡、堵现象存在；

　　5）、电气控制装置是否设置安全可靠；

　　6）、操作人员是否在岗位；

　　经检查合格后，方可进行开机调试运转。

　　4、调试试运行

　　空负荷调试试运行：格栅应先进行空负荷调试试运行，运行时间不得少于1小时。在试运行中，应注意以下情况的观察：

　　1）、电动机、减速机的温升及异常声响的产生；

　　2）、传动装置有无振动、冲击和不正常声响的产生；

　　3）、运动部分有无卡、堵、松动等异常现象，特别应注意连杆与动栅片架边板连接配合处松动情况；

　　4）、动、静栅片运动位置是否满足设计要求；

　　5）、用于栅片动作控制系统电气装置的可靠性和准确性；

　　6）、整机操作控制系统电气装置的可靠性、安全性及动作的准确性；

　　若出现以上所列的情况，应及时停机检查，维护更换、消除隐患。


　　5、带负荷调试试运行

　　带负荷调试试运行时间不得少于4小时，应注意观察下列情况：

　　1）、设备带负荷运行时，运行噪音应≤50dB，当噪声过大时，应检查运动部件是否有异常情况存在，如：运动部件与机架是否摩擦、栅片安装位置是否准确。

　　2）、试运行过程中，应注意减速机的温升。按技术要求减速机温升△T≤70℃。

　　3）、试运行时，应注意减速机等润滑部位有无渗漏现象。

　　不管采用哪种方法，在检修机械格栅设备时，我们都一定要保护人身安全和设备安全，给工作人员牢固树立安全的思想意思，确保检修过程的安全。

　　特点

　　1. 由于回转耙式格栅除污机的栅条放置于齿耙牵引链的中间位置（其他机械格栅置于牵引链之下），改变了齿耙在清捞过程中的运动方向（与其他格栅相反），避免把硬物带入底部将齿耙及牵引链卡死；

　　2. 在减速机输出轴端的链轮盘上安装了过载安全保护装置，以避免因意外原因过载而损坏设备；

　　3. 由于格栅机回转链配置带过个排污齿耙，使得除污效率高，清污；

　　4. 结构简单、运行可靠、安装维护方便、可实现自动化控制。
