产品介绍

　　内进流格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

　　减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。

　　内进流格栅主要用途与适用范围

　　是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可后续处理工艺的有效实施。

　　内进流格栅主要结构及特点

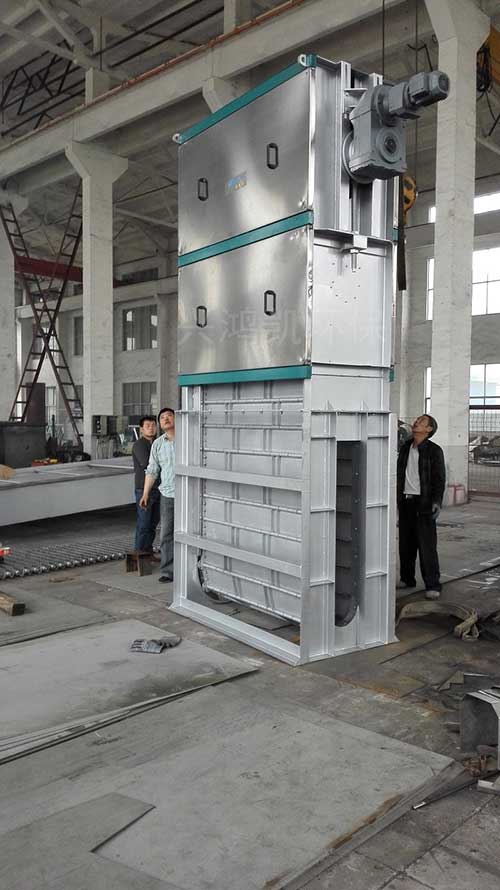

　　内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。

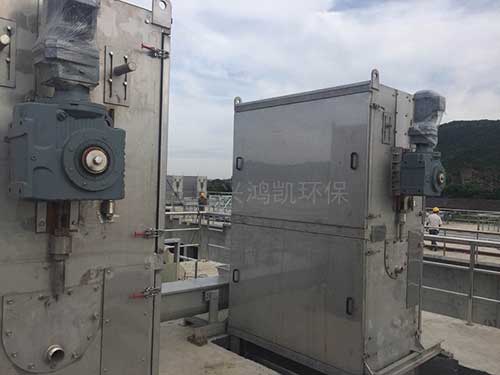

　　内进流式格栅除污机的驱动装置位于机架上部， 为进口品牌SEW轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。

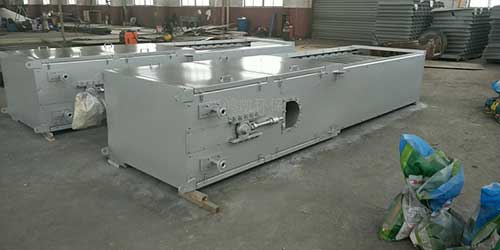

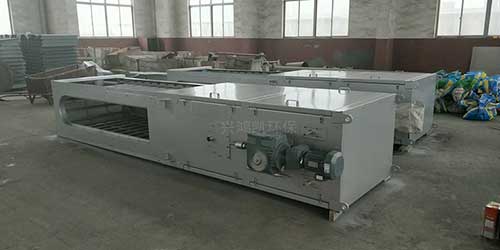

　　内进流式格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。


　　1

　　机架部分

　　主体材料选用的是304不锈钢材质。

　　2

　　驱动系统

　　驱动链轮采用PA1010，具有优良的耐磨性和自润滑性，有较好的刚性、力学强度和介质稳定性，其耐酸碱、耐油性及耐寒性都非常好，了在污水环境中的使用。

　　导轨采用高分子聚乙烯材料，有很好的耐磨性和自润滑性。

　　3

　　网板系统

　　回转轮内套为尼龙注塑件，外套为提高耐磨性，采用挂胶处理．自于胶层具有很好的弹性．大大延长了其使用寿命，同时保护了导轨表面。

　　链扳为聚乙烯注塑件，结构设计独特，在网板回转过程中能很好的实现与导轨端面的密封，防止污物进入导轨造成滤后水污染和导轨磨损。

　　网板是整个网板格栅的核心部件，采用非金属注塑件，减少了整机的重量，同时模块化设计有利于网板系统的安装与检修。


　　技术参数

　　1、网板宽度（mm）：900-3000

　　2、孔径（mm)：2-6

　　3、功率（KW）：1.5-4.0

　　4、适用池深（m）：2-15

　　5、适用池宽（m）：≥1.5

　　6、冲洗水压（bar）：≥3.0

　　7、捕捉率：80-90%

　　8、单台处理量（万吨/天）：4-15

　　首先，有关于内进流格栅的保养措施，主要包括两个方面首先，一就是内进流格栅在正常的工作运转过程中，工作人员要时刻的观察是否会有污水中的污物粘附在内进流格栅之中的情况。如果存在要及时进行清理，避免在不停地运转中出现更严重的情况，造成工作难以进行，而且也会花费很多的故障修理成本。

　　第二就是内进流格栅每隔两个月也要进行一个整体的检查，主要内容就是要检查这些格栅设备是否有润滑油缺少以及各部分零部件缺少或者是故障的情况，存在异常要及时休整。而且好是每次工作完之后就要进行一次小的检查，这样也能够方便二次使用。


　　很多客户在订购内进流格栅的时候总希望自己订购的内进流格栅能够用得更久一点，这样对我们企业的运行成本来说也是一种控制。其实在我们内进流格栅的使用过程中，很多客户不仅仅想到如何去延长我们内进流格栅的使用寿命，更多的是如何能够让我们的内进流格栅在工作的过程中故障率降低。

　　其实内进流格栅故障率如果控制地很好的话，那么内进流格栅的使用寿命自然就会得到延伸。这个跟我们人类的寿命是一样的，好比我们平时身体比较健壮的人，而且平时无论是饮食方面还是锻炼，或者是自我健康保养都是比较到位的话，那么不出意外情况的话，其寿命一般都不会短的。相反状况频出，而且平时对自己身体又不是很在意的人往往平时免疫力都比较差还特容易生病，终还会影响到自己的寿命。在我们内进流格栅的使用和维护上也是同样的道理。

　　那么一般情况下，我们的内进流格栅该如何延长其使用寿命呢？小编今天就给大家来支个招。只要安装小编给大家讲的来执行，相信您的内进流格栅的使用寿命也能得到延长。首先就是我们的内进流格栅在开机之前，我们有没有做好细致的检查，有没有检查内进流格栅设备巡检表上的记录，如果该内进流格栅巡检表上记录上次有故障的记录，那么内进流格栅的这个故障有没有被清除，这个一定要确认好。另外还好检查我们内进流格栅设备的各个零部件是否完好，连接件的固定螺丝是否稳妥。

　　其实很多时候我们在内进流格栅正式工作之前，也要对其电机进行细致的检查，内进流格栅的电机就相当于我们人类的心脏，如果心脏都出现故障了，势必会影响到我们内进流格栅的整体的运作，所以这一点一定不能忽略。

　　主要是被用在各种污水处理的地方，具有自动化程度高，噪音小，工作效率高等，而被被广泛的应用在各种领域。而我们都知道的是，任何一台设备在使用的过程中不仅仅是要关注它的使用作用和特点，其中很重要的一个方面，也包括设备自身的保养措施，这是用户在使用过程中必须要关注的一个问题。

　　那么很多用户也非常疑惑的一点就是，内进流格栅在日常的工作过程中需要进行保养吗？内进流格栅的保养重要吗？需要解答用户的疑惑的就是内进流格栅的保养在正常的工作中是非常重要的，而且有关于保养措施的问题，工作人员也需要进行必备的培训。


　　而有关于内进流格栅的保养措施其实是非常简单的，大概只能要注意两个方面就可以了。首先一个我们需要知道的就是，内进流格栅虽然在工作运转过程中可以对自身进行一定的清理，但这并不意味着工作人员因此并不需要进行清理。工作人员在日常的保养措施当中应该把设备的清理当做重中之重，要时常检查内进流格栅内部是否有污物的粘附。

　　再有也是非常重要一点，就是如果工作人员在检查这些设备的时候没有发现什么异常的情况，但是也要每隔一个月就要对设备至深的零部件进行一个调换，这样也能够确保内进流格栅能够发挥出正常的工作特点，而避免在出现故障的时候才进行一定的休整。

　　内进流格栅日常保养项目：

　　1、在运转过程中，如有纤维杂质等阻塞耙齿链时，应及时清理，以免影响设备的正常运转。

　　2、应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。

　　3、在运转中出现电机正常运转而耙齿链不运转，则说明过载导致安全销切断，须切断电源更换过载安全销。

　　4、有关减速箱的维护、检修、按《减速机使用说明书》进行。

　　5、每月给轴承、链条加注黄油。

　　内进流格栅除污机的维护保养工作如下：

　　1、每周都要检查内进流格栅除污机的电气线路和紧急停止的功能是否正常；

　　2、每天都要给油强抢的轴承座加注钙基润滑脂；

　　3、减速机中的润滑油应该定期的更换，平时要多注意减速器的油位；

　　4、设备不能长期的处于停机的状态，每周都要进行一次空转。

　　运转中出现电机正常运转而耙齿链不运转故障原因：设备过载而导致过载安全销被切断排除方法：

　　1）将安全销卸去更换过载安全销

　　2）查清设备过载原因，主要看有无杂物卡住耙齿链

　　3）如有杂物卡住耙齿链，清除杂物后方可开机
