一、 功能说明：

　　转鼓格栅机时倾斜安装在水渠中或钢制箱体中。污水从筛筐前端流入，经筛网过滤，污水中的悬浮物被截留并覆盖在筛网上，覆盖在筛网上和滤渣可对污水中细小的固体进一步过滤。由于筛网表面的滤渣越积越厚，滤速减慢，筛筐前的水位升高。当筛筐前后水位差达到设定值时，减速机带动筛筐旋转，滤渣随着筛筐的转动被扔入筛筐的接料斗内。在筛筐旋转的同时，安装在筛筐外部的毛刷和喷头对筛筐进行自动清洗。接料斗中的滤渣被螺杆输送÷压榨，经压缩后送入垃圾箱内，经压榨后的滤渣固含量可达40％左右。


　　二、 规格说明：

　　转鼓格栅机筛网滤缝从0.5mm到6mm，筛网直径从600mm到3000mm，处理量可达8000m3/h。

　　转鼓式格栅除污机产品特点：

　　1、  格栅和水流形成约35度角，因为折流的形成，即使宽度小于格栅缝隙的许多污物也能被分离出来。

　　2、  格栅装有冲洗装置，具有自净功能。

　　3、  圆柱形结构使该格栅比传统格栅过流量增大，水头损失减少，而且格栅前的堆积平面减少。

　　4、  所有与水接触的部件都由不锈钢制作而成，并经过酸洗钝化处理，在所有的民用污水和大多数工业用水    中，防腐性能强，寿命长。

　　5、  通过格栅的一体化打捞、输送、压榨处理，既节省了占地面积，也减少了垃圾的后续处理费用。

　　6、  几乎不需要维修，旋转点上无需加油，驱动装置加油次数少。

　　转鼓格栅参数：

　　栅网直径：500 mm

　　栅网间距：1至5mm(根据栅网直径而异)

　　功率：1.5kw

　　清洗水压力：5公斤以上

　　转鼓格栅特点：


　　①    格栅筐中的格栅环以台阶形状排列，和水流形成约55°的角度，从而形成折流，因为折流的形成，即使厚度小于格栅缝隙的许多污染物，如纤维、鬃毛、纸张、塑料碎件和卫生用品等也能被分离出来。

　　②    筐形结构使得浸入水中的格栅过滤面增大，过水流量上升，水头损失减少，旋转清洗的工作方式不断产生新的格栅滤面，因此水渠中格栅前的堆积平面很低。

　　③    在水渠宽度狭窄的情况下，通过使用转鼓格栅可提高分离效果，通过无维修制造方式使维修工作减少到程度：旋转点上毋需加油，马达驱动机械加油次数极少，只需使用水管定期冲洗装置即可。

　　④    所有与水接触的部件都由不锈钢304制作，并在浸泡池中经过酸化/纯化处理，在所有民用污水和大多数工业污水中，机械都能的防腐蚀性能和长期使用寿命。

　　⑤    通过格栅物的压缩处理，可减少栅渣的后处理费用。

　　⑥    可以通过各种角度在水渠内安装的档水斜板，污水不从转鼓格栅外流走。

　　⑦    可以按指定高度定做栅渣卸料管。

　　⑧    可以通过设备上的吊环起吊转鼓格栅。

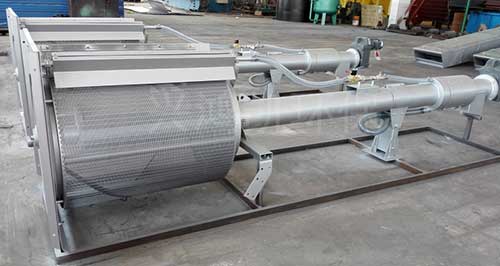

　　转鼓格栅基本构造：

　　转鼓格栅由以下部分组成：水渠中的档水斜板、带滤渣刮脱器的栅筐、带有圆洞网板的漏斗、栅筐、栅筐的底板、耙齿、刮渣器、清洁臂、洗刷棒、轴承轴头、漏斗、内带导杆的外螺管、旋转螺杆、支撑脚、压缩器、集水外套和挤压水回流管、出料器、出料口、传动马达、螺杆轴承，这些部件构成了机械部分的主体。在此之上，还可安装其它附加装置，带有中心管、螺杆片、上下轴承插头的螺杆、带有耙齿的清洁臂，这些部件构成了机械的旋转部分。通过机械上端安装的传动马达驱动旋转。

　　转鼓格栅附加装置：

　　①    滤渣清洗器：对栅渣中腐败物质进行冲洗，并将这些可生化降解物质返送生化处理系统作进一步处理。

　　②    压缩区全自动清洗器： 可对集水外套进行全自动清洗，从而减少清洁卫生工作。

　　③    滤渣装袋系统：减少格栅房中的臭味，此装置直接安装在出料口上。


　　④    根据不同地区对安全操作的要求还可在格栅网筐上配置盖板和栏杆。

　　转鼓格栅工作方式：

　　① 污水流经格栅，固体物质被格栅阻挡在栅网筐内。

　　② 带有耙齿的清洁臂在圆周运动时，耙齿伸入格栅栅筐缝隙之中将固体物取出，从而达到清理格栅缝隙。

　　③ 当清洁臂处于12点钟位置时，取出的格栅物被扔入位于的漏斗进入传动螺杆。

　　④ 清洁臂进行反向弧圈运动，在通过可摇晃的刮脱器时，耙齿被清洁。

　　⑤ 传动螺杆将栅渣由漏斗区（也即在水渠中的螺杆部件）传送到滤渣脱水区。

　　⑥ 在螺杆上部的压缩区，格栅物被挤压脱水。

　　⑦ 脱水后的栅渣可通过出料口扔入集装箱或传送机械。

　　⑧ 挤压产生的挤压水被收集在集水外套内，通过透明的塑料管回流到水渠。

　　转鼓格栅电器部分：

　　① 控制柜外壳有多种类型：上漆普通钢（为基本类型）、玻璃钢（可选择类型）、不锈钢304（可选择类型）。

　　② 可锁总开关：安装在箱外，也可作为紧急开闸使用。

　　③ 电器元件：保险丝、继电器、马达防护开关、时间继电器、电线类条板、用于防止转鼓格栅负载过量的电流继电器。

　　④ 可增加的电器元件（控制柜在转鼓格栅附近，不在防爆区内）：

　　选择开关：（手动）－（零位）－（自动）


　　（倒转）键钮

　　（确认）键钮 (也即：排除故障后确认)。

　　⑤    控制元件：状态控制灯、事故报警灯。

　　⑥    安装方式：安装在墙上（基本设置）；安装在一电器平板上（选择型）

　　转鼓格栅可安装以下附属装置：

　　①    安装板：装有各种控制器件，但没有操作器件和外壳,用户可将它安装在其它类型的控制柜中。

　　②    现场操作柜（控制柜不在转鼓格栅附近）可配置以下操作器件：

　　（紧急关闸）按钮

　　钥匙开关：（手动）－（零位）－（自动)

　　旋转选择开关： 向前（开关型）  零位 向后（弹簧型）

　　现场操作柜（控制柜不在转鼓格栅附近）可配置以下操作器件：

　　（紧急开闸）按钮

　　钥匙开关：（手动）－（零位）－（自动)

　　向前（开关型）    零位   向后（弹簧型）

　　③    固位柱或固位环：将现场操作柜安装在转鼓格栅的附近。

　　④    现场操作柜上的透明防护板：用于防水。

　　⑤    温控制系统的柜内加温器：用于防止控制柜内产生冷凝水。

　　⑥    时间控制表：用于控制机械启动时间。

　　⑦    无电势按触信号系统：用于传送事故报警和正常操作的信号。


　　⑧    安培仪和累加机械工作时间记数器：用于记录电流和累计工作时间。

　　⑨    同时工作控制系统：对进料提升泵和转鼓格栅的同时工作进行同步控制。

　　适用范围

　　1，生活污水处理设备前道处理

　　2，工厂，医院，住宅小区，取水，排口等杂物的去除。

　　3，矿产，造纸，化纤，纺织，印染等工业废水物质分离。

　　4，工业废水处理工程除污，捞渣及压榨脱水。

　　选型小技巧：

　　1、选型参数

　　（1）栅隙

　　（2）处理水量

　　（3）所用行业

　　2、选型步骤

　　（1）根据设计要求确定栅隙（mm）

　　目前转鼓细格栅栅隙为0.5mm，0.75mm，1mm三种规格。

　　（2）根据处理水量Q（m3/h）和行业类型来确定设备型号（仅供参考）：

　　举例说明：如造纸行业，处理水量Q=200m3/h，则可又选型表直接得出设备型号RDS08/2500；

　　如果处理水量过大，超过选型表中的处理量则联系商城客服可否定做，同样也需提供处理水量，栅隙，材质和所用行业；

　　如果所用行业不在上述中则可参考相似行业，或者咨询商城客服；

　　订货须知

　　1，注明过滤水量，栅框直径，栅片净距，并提供工艺及土建图。

　　2，整机为不锈钢材质，若需要特殊水质，请提供水质资料。
